مین برد مانیتور

این برد شامل قطعات مهمی همچون MCU (Micro Controller Unit) یا پردازشگر یا قسمت میکروکنترلر، EEPROM، کریستال، IC Scalar، رگولاتورهای ولتاژ و دیگر قطعات SMD اطراف آن می باشد. ولتاژهای به کار رفته در این بردها معمولا ۲٫۵، ۳٫۳ و ۵ ولت می باشد و ایرادهایی که به واسطه خرابی این برد ظاهر می شوند عبارتند از نداشتن تصویر، پرش تصویر، عملکرد نادرست OSD .
در ادامه به بررسی وظایف IC های به کار رفته می پردازیم.

۱- IC Scalar

این آی سی شامل پیش تقویت کننده، مبدل آنالوگ به دیجیتال(ADC)، حلقه قفل فاز (PLL)، تنظیم کننده اتوماتکی، OSD، فرستنده LVDS(Low Voltage Differential Signalling) دوگانه و IC مقایسه کننده است. این IC سیگنال های RGB ورودی را به سیگنال دیجیتال ۸ یا ۱۶ بیتی تبدیل می کند. سیگنال های RGB دیجیتال از طریق IC کنترلر LCD شناسایی می شوند.

۲- میکروکنترلر

میکروکنترلر تشکیل شده است از یک پردازشگر کوچک به همراه رم و رام . در واقع یک کامپیوتر کوچک است که با برنامه ای که در EEPROM پروگرام می کنند آنرا برای اهدافی خاص برنامه ریزی می کنند. علاوه بر CPU ، RAM , ROM این IC شامل A/D , D/A نیز می باشد.

۳- EEPROM

این نوع حافظه، قابل برنامه ریزی با جریان الکتریکی است که به راحتی و بدون اینکه آنرا از برد جدا کنیم قابل برنامه ریزی مجدد است و تا زمانیکه پالس الکتریکی
به آن نرسد حافظه آن پاک نمی شود.  از این حافظه ( Memory) برای ذخیره اطلاعاتی همچون میزان کنتراست، brightness و … استفاده می شود.
مربوط به کاربر در این حافظه ذخیره می شود. به طور کلی این حافظه دو کار عمده را انجام می دهد :
۱- وقتی مانیتور روشن است کلیه اطلاعات EEPROM بر روی میکروکنترلر کپی می شود. مقلا فرکانس کاری مانیتور را برای MCU تعیین می کند.
۲- تمام تنظیمات مربوط به مانیتور در EEPROM ذخیره شده است و اگر مانیتور خاموش شود اطلاعات مربوط به تنظیمات حفظ می شود و با تغییر یا تنظیم مجدد،
مقادیر جدید در حافظه قرار می گیرد.

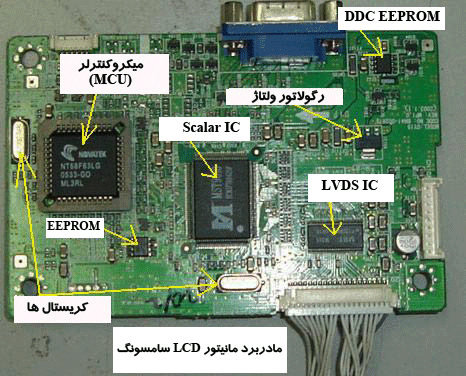

در شکل روبرو، مادربرد مانتیور سامسونگ (samsung monitor main board) را ملاحظه می کنید که بخشهای مهم  آن را نامگذاری کرده و در ادامه توضیح می دهیم.

عواملی که نشان دهنده خرابی و از بین رفتن اطلاعات روی EEPROM است عبارتند از :
* نداشتن تصویر
* عملکرد نادرست فرکانس افقی و عمودی در مانیتور
* ذخیره نشدن تنظیمات
* درست کار نکردن OSD
خرابی EEPROM به ندرت اتفاق می افتد و در اکثر مواقع فقط اطلاعات آن به هم می ریزد و نیاز به برنامه ریزی مجدد دارد. معمولا شماره آی سی های مورد استفاده در مانیتورها از این قرار است :
۲۴C21   یا   ۲۴C02
۲۴C16   یا   ۲۴C08   یا  ۲۴C04

۴- کریستال

این قطعه نوسانساز و تولید کننده پالس ساعت است به عبارت بهتر تعیین کننده دقیق فرکانس کار میکروکنترلر است و جایگزین مدارات قدیمی تانک LC شده است. اگر فرکانس تولید شده توسط کریستال نامناسب یا ضعیف باشد و یا اگر فرکانس به صورت نامنظم باشد ممکن است مانیتور LCD به صورت نامنظم کار کند یا اصلا کار نکند. برای بررسی سینوسی بودن فرکانس می توان با اسیلوسکوپ، کریستال را تست کرد.

۵- رگولاتور ولتاژ

ولتاژهای ۲٫۵  و ۳٫۳ و ۵ ولت که برای راه اندازی IC های مادر برد و برد کنترلر LCD هستند توسط رگولاتورهای ولتاژ فراهم می شوند. عدم ولتاژها باعث عدم تشکیل تصویر یا روشن شدن مانیتور می شود.
